电池UPS远程监控系统的设计与实现

CGB蓄电池,长光蓄电池,长光电池通过对现有的UPS设备存在的问题和对GSM网络优点的分析,提出了UPS设备远程监控一整套方案,并对该系统的组成、原理、功能和特点做了详细的介绍



  广东五邑大学信息学院    吴秋霞    黄险峰

  昆明理工大学信息与自动化学院张     福勇

  摘要通过对现有的UPS设备存在的问题和对GSM网络优点的分析,提出了UPS设备远程监控一整套方案,并对该系统的组成、原理、功能和特点做了详细的介绍。该系统具有开发成本低、维护费用低、可靠性高等特点,具有很好的应用前景。

  0 引言

  随着信息产业的飞速发展,在金融中心、控制中心、计算机中心、网络中心等诸多领域,UPS所起到的作用越来越重要。如何能够更加简便地实现UPS的远程监控,主要针对数据中心、电力系统自动化、工业监控、交通管理、气象、金融、证券等部门的应用,为用户提供准确、及时、可靠的报警或警告信息,是工程界研究的一个主要问题。

  随着移动通讯技术的不断发展,*网络已成为现代生活中不可或缺的一部分。*通讯模式,以其稳定、简捷、移动性高等优点成为众多行业推崇的对象,移动网络将成为推动社会、经济发展的一个重要因素。反观安全防范、设备智能、设备监控等行业,虽然推出了以电话网、因特网为信道的智能管理监控报警系统,但是往往因为智能报警系统缺乏实用性、操作繁琐等原因而不能普及,或是安装了以后,最终弃而不用等现象:你能想象得出,用户为了能及时得知报警信息而整天守候在电脑前面的情况吗?你能想象得出,用户因为接听一个电话而错过了系统的报警信息吗?你能想象得出,用户为了想起那些纷繁复杂的控制命令而绞尽脑汁、百般无奈的表情吗?你能想象得出一个不常出现的UPS故障,网络管理员坚守在计算机前的情况吗?类似的事情还有很多,当然有时技术人员不得不承认技术的局限性,但是以现在的技术就真的找不到一种在不添加任何随身物件的情况下,实现集稳定、成熟、智能、操作简捷于一身的方案吗?答案是否定的。设想一下,通过随身携带的手机便可以清楚地知道设备所发生了什么事情,随手拨动手机上的一个按键就可以控制、测试一下机房里的设备,是一件多么美妙的事情啊!

  1 UPS远程监控系统整体架构

 CGB蓄电池,长光蓄电池,长光电池 全球移动通信系统(globalsystemformobilecommunication,GSM)以时分多址技术为基础,已发展到了一个相当成熟完善的水平。其性能稳定,应用广泛,GSM通信网络已覆盖到了全国各地,同时,GSM网络所提供的短信服务,以其服务费低,可靠性较高的特点,在当今社会的使用越来越频繁。

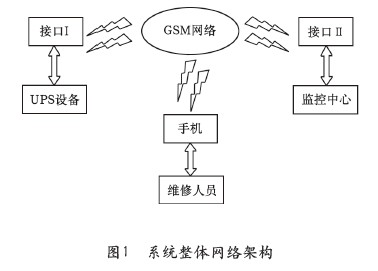

  利用GSM的短信业务的优点来将监控中心、UPS设备和维修人员连接起来,实现UPS系统的远程监控,从而达到网络化管理的效果,将会有很大的发展前景。系统整体网络架构如图1所示。



  1.1UPS设备与GSM网络间的接口Ⅰ的组成
 集中监控系统一般包括:客户软件Client、运行软件S及监控硬件三部分,客户软件Client是集中监控系统重要组成部分。客户软件Client为用户监控界面,监控结果通过客户软件反映给用户,用户通过客户软件控制或设置监控对象。

  5 UPS监控技术的发展趋势

  由于未来网络的广泛化和全球化,必然带来网络的复杂化,多种形式的网络系统将连接在一起。作为网络系统的一部分,要求UPS能够实现在各种网络平台上的监控,而且随着Internet、Intranet和电子商务的高速发展,用户对网络可用性的要求会越来越高,使UPS从对网络关键设备的保护延伸至对整个网络路径的保护。UPS系统与Internet技术将紧密结合在一起。虽然传统技术如电话拨号、SNMP、Telnet等已实现了对UPS的远程和集中监控,但这些技术通常要求特定的设备配置和操作技能。随着Internet的普及,使用浏览器监控UPS将成为UPS监控技术的主流。

  因此,监控软件除了要提供完善的监控保护功能,还必须支持主流操作系统、跨平台操作并具有即插即用的功能;支持主流数据库及应用软件;与主流服务器管理工具集成;与主流网络管理系统集成。

  通过互联网浏览器,从网络中的任何工作站对所有UPS进行实时、全面的监控和管理,而且无需昂贵的网管软件NMS平台。UPS监控软件发展的新趋势将是界面更加新颖、功能完善、稳定性好。

  6 结语

  通过对各种UPS监控系统的进一步了解,可知在每台UPS中配置了3个支持J-BUS/U-TALK通讯协议的计算机通讯接口。因此建议在实际应用中:

  (1)一个通讯接口用于整个环境系统的集中监控;

  (2)一个用于UPS系统的专业监控(采用原厂提供的专业监控软件);

  (CGB蓄电池,长光蓄电池,长光电池3)另外一个备用或者接入厂家提供的中国区域的远程诊断服务中心系统(TeleServiceSystem),可实现UPS设备的监控。
  UPS设备与GSM网络间的接口Ⅰ是整个监控系统的关键所在。采用单片机作为接口Ⅰ的控制核心,控制GSM模块与移动通讯的GSM网络联通。

  同时,该装置的另外一端还必须接上UPS设备,因此还必须设计一个可以和UPS设备之间进行数据传输的接口,即接口模块。单片机通过接口模块与UPS通讯,搜集UPS的工作状态信息,之后单片机把有用信息整理编码,经GSM模块、天线和GSM网络传送出去,送达到各个监控点。接口Ⅰ部分的组成框图如图2所示。

CGB蓄电池,长光蓄电池,长光电池
